Aスイッチとは

About A-Switch

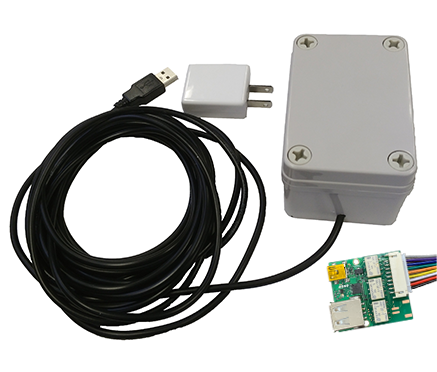

Aスイッチはリモコンの付属していない、ボタン式の電動シャッターをスマホで操作できるようにする配線KITです。

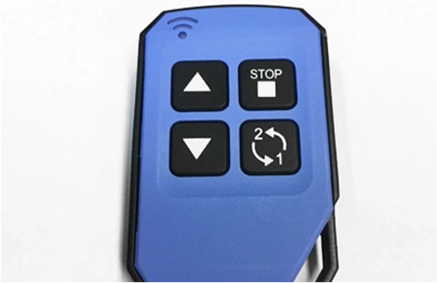

既存のシャッタースイッチを利用してリレーでスマホや防水リモコン（別売）でシャッターを開閉することができます。
シャッターを設置して5〜10年経過するとリモコンを再購入しようとしても、販売されてないことも多いです。
元々リモコンがあったけれど、故障した・紛失したという方も本製品を使うことで、スマホでシャッターの開閉ができるようになります。
リモコンの動作に不安のある方はワイヤレスコンバーターではなく本製品を購入することをお勧めします。

Aスイッチの特徴

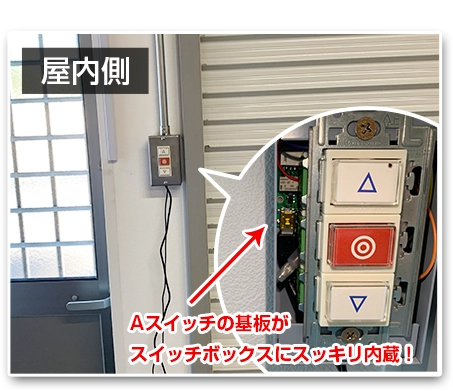

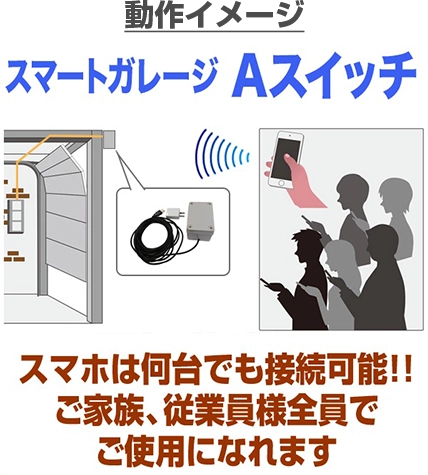

Aスイッチは、既存のスイッチボックスのスイッチへ配線を行い、スマホからの開閉操作によりスイッチ接点をリレーでOn/Offする仕組みです。
そのため配線工事が必要となります。
配線工事の難しさについては下記の取り付け方法を参照ください。
参考までにキットのラジコンを制作したり簡単な電気工事の経験がある方なら比較的容易に設置可能です。

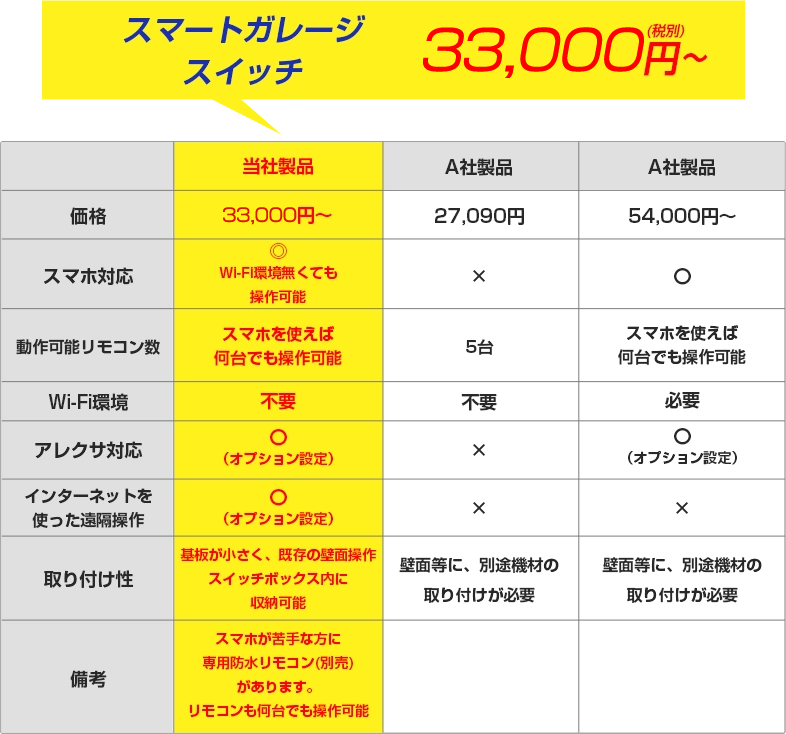

電動シャッターリモコンを「もう一つ欲しい」となった場合、その価格は1万円前後と非常に高額でうえ廃番であったりと手に入らないという方も多いと思います。
紛失や故障用に、家族で複数のリモコンが必要になった場合などに非常に悩みどころです。

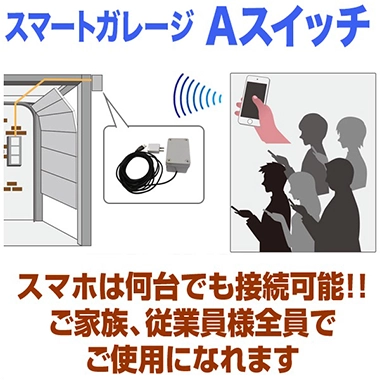

スマートガレージ ワイヤレスコンバーターはお手持ちのスマートフォンのアプリで電動シャッターの開閉が可能です。しかも何台でも登録可能です。
リモコンを持ち歩くといった煩わしさもありません。
屋外設置と屋内設置の距離については下記項目を参照ください。

スマートフォンのBluetooth通信を利用してシャッターを操作！Bluetoothのペアリングも不要です。
Wi-Fi、ネット環境が不要ですので、山間部にあるシャッターやWi-Fi設備のない場所でも動作可能です。

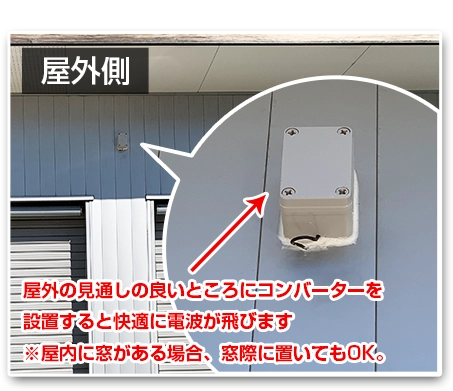

Aスイッチは屋内設置と屋外設置とどちらでもご利用が可能です。

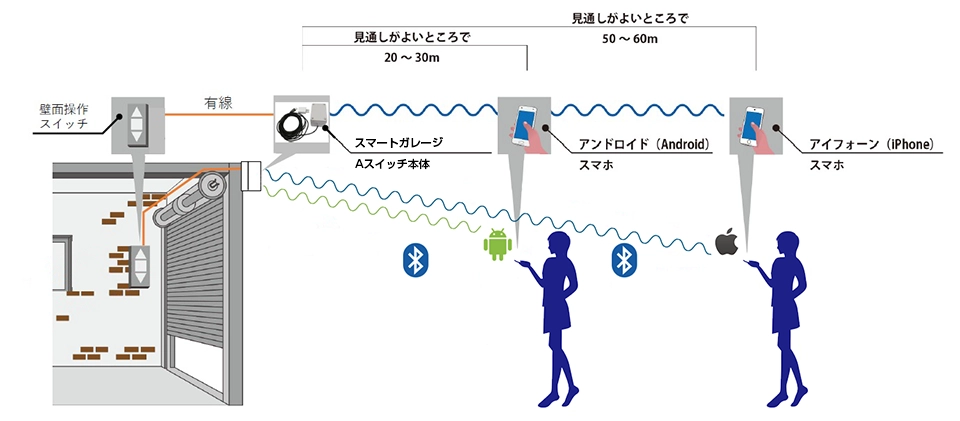

Bluetoothの特性上ガレージ内に設置した屋内設置とシャッターの外に設置した屋外設置では屋外における通信距離が変わります。同様にガレージ内での通信距離は屋内設置が優位となります。特に壁が金属やコンクリート、操作方向に障害物がある場合は屋外設置をご検討ください（要配線工事）
※作動距離は環境によって変化します。上記の図は参考であり動作距離を保証するものではありません。

Aスイッチの取り付け方法

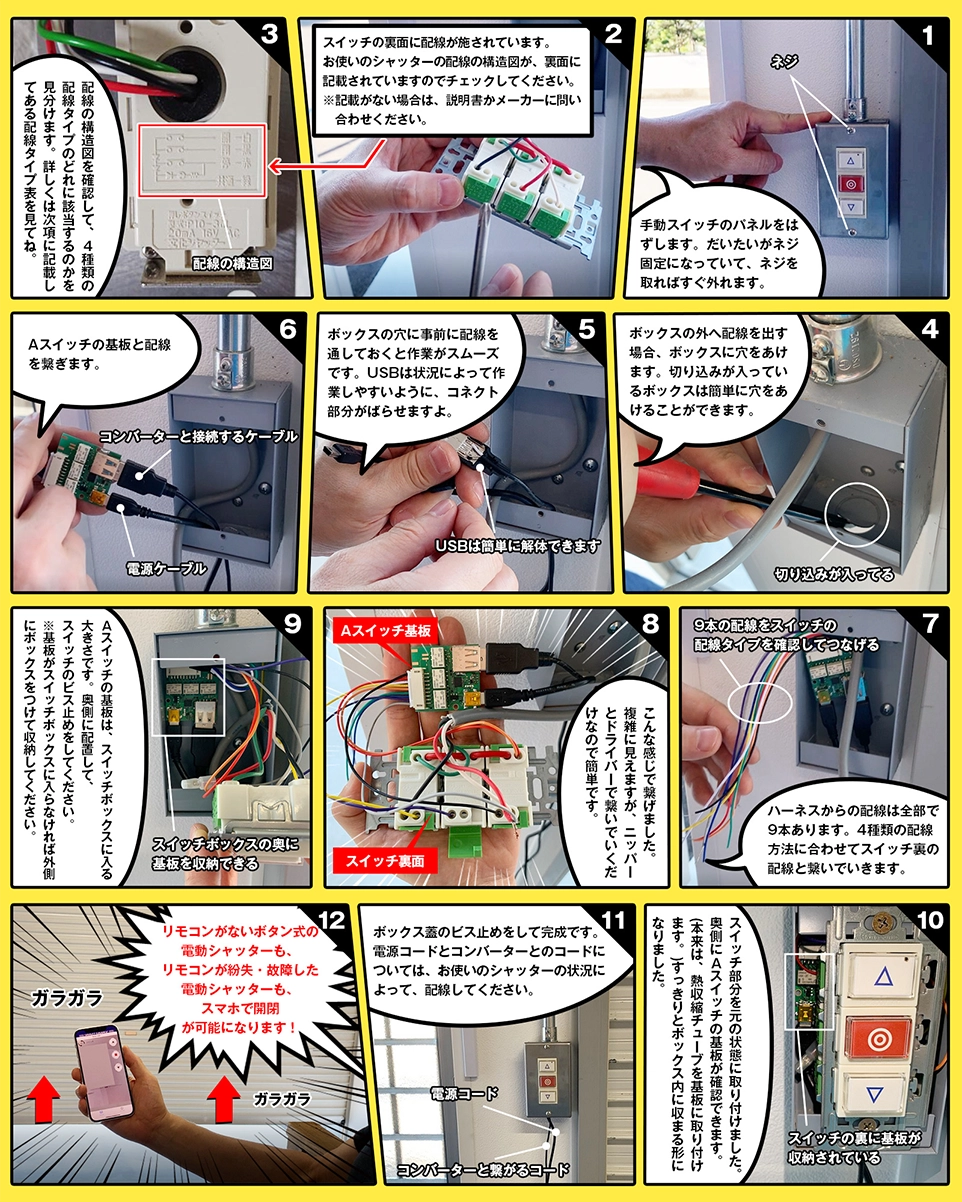

①初めにシャッターのボタン基盤を取り外します。
②取り外し後にご自身の配線がどのタイプかご確認ください。
※画像は、三和シャッター製で動作した場合の例になります。

③配線の芯出しをして配線の準備をします。
④配線図の通りに配線をします。（例はタイプCになります。）

⑤ボタンの裏側の基板から出ているネジを緩めて、Aスイッチ配線を配線図通りに割り込ませます。
⑥配線図でカットとなっていますが、元からある黒配線をAスイッチの白配線と接続します。黒配線が挿さっていたところに紫の配線を繋ぎます。

⑦配線完了後、Aスイッチの基板に配線のコネクタを接続します。

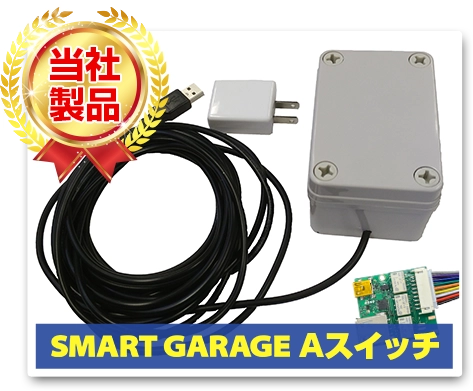

⑧USB電源をマイクロUSBの端子に差し込み、中継機（グレーのBOX）をUSB Aに接続します。

⑨smart garageアプリをダウンロードしアプリ内の読み込み画面から設定用QRコードを読み取ります。読み取り完了後メンテナンスモードをOFFにし、設定が完了します。
⑩スマホでボタンを操作してシャッターの動作確認を行い終了となります。
※Aスイッチの配線は細い線になるため、元々ついている配線を半田付けして固定することをお勧めします。
※使用されなかった配線も絶縁をしてください。
