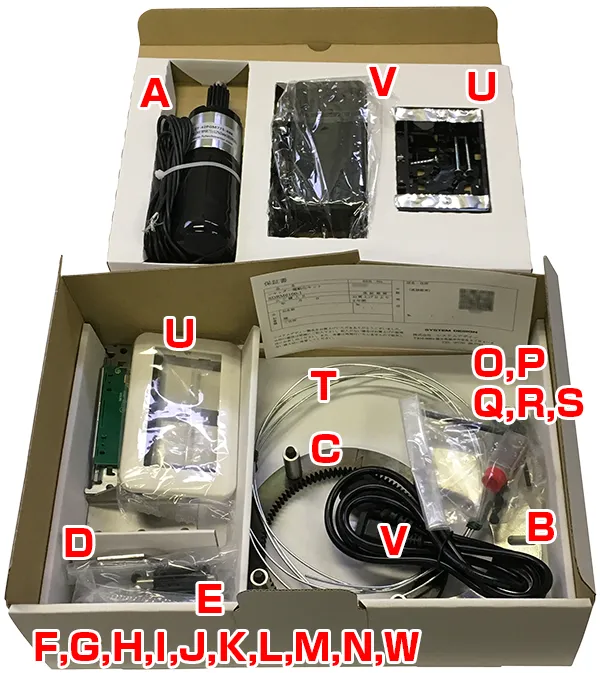

スマートガレージ KIT製品内容
(43Φシャフトタイプ)
DIYキットですので、
取り付けは、自己責任にてお願いします。
ねじ等の付属品は、同梱しておりますが、取り付け時の紛失・破損等により
別途必要な場合は、ホームセンター等でお買い求めください。
部品 | 補修部品価格(税別) |
---|---|
A.モーター | 16,000円/1組 (ピニオンギア、M6 止めネジ、 配線コード付き) |
B.支持プレート | 4000円/1組 (2分割) |
C.内歯ギア ASSY | 16,000円/1組 (2分割、皿ネジ、スペーサー (L=24mm)仮組み済み) |
D.ブラケット | 7,000円/1組 (モーター固定側用、ピニオン ギア側用、ベアリング接着済み) |
E.ピニオンギア | 4,000円/1個 |
F.シャフト(L=46mm) | ※価格準備中 |
G.スペーサー(L=42.5mm) | 1,000円/2個 (ブラケット組み付け用) |
H.M6x55ボルト | 1,000円/1本 (高力、ネジ山は一部のみ) (ネジ類はH〜Nを合わせて 販売しております。) |
I.M6x55ボルト | 1,000円/2本 (ネジ類はH〜Nを合わせて 販売しております。) |
J.M6x20ボルト | 1,000円/2本 (支持プレート固定用) (ネジ類はH〜Nを合わせて 販売しております。) |
K.M6x80ボルト | 1,000円/2本 (貫通穴 穴あけガイド用) (ネジ類はH〜Nを合わせて 販売しております。) |
L.M6ナット | 1,000円/5個 (ネジ類はH〜Nを合わせて 販売しております。) |
M.M6止めネジ | 1,000円/1個 (ピニオンギア固定用) (ネジ類はH〜Nを合わせて 販売しております。) |
N.M4なべねじ | 1,000円/4本 (モーター固定用、 スプリングワッシャー付き) (ネジ類はH〜Nを合わせて 販売しております。) |
O.六角レンチ(4mm、3mm) | - |
P.ドリル刃(6mm) | - |
Q.切削油 | - |
R.穴あけ用ガイド | - |
S.サンドペーパー | - |
T.針金 | - |
U.操作スイッチBOX | - |
V.AC-DC電源、コード | 3,500円/1式 |
W.ステンレステープ | - |
X.ユーザーズガイド | - |
Y.スマートガレージアプリ | - |
※細管(34Φ)タイプは、ねじの数が若干異なります。
※パッケージ内容は予告なしに変更する場合があります。
※補修部品の価格は、あくまでも現時点での参考価格です。
