スマートガレージ KIT
スマートガレージ KIT は、巻上げ式手動シャッターにDIYで取付可能な、シャッター電動化キットです。
シャッターの開閉は、お手持ちのスマートフォンから出来ます。
腰を屈めての開閉作業から解放され、雨の日も雪の日も車の中からでも、シャッターの開閉が出来ます。
女性の方や年配の方でも、スマホで楽々開閉！
ちゃんしよ様制作のスマートガレージKITの取付動画です。KITの取付方法が詳しく説明されております。
ちゃんしよ様、ありがとうございます。
みんカラでご紹介いただきました
ご購入された方が、みんカラで紹介していただきました。
- システムデザイン スマートガレージKIT のパーツレビュー | CX-8(gokudo) | みんカラ
- スマートガレージキット シャッター電動化 | マツダ CX-3 by 針千本 - みんカラ
- 新ガレージGET! リモコン電動シャッター化 | カワサキ ゼファー400 by ヤマシタ輪業 - みんカラ
- 「こうゆう時に限って当たってしまうんだなぁ(*'ω'*)＠手動シャッター電動化モニターキットDIYその１」さきち@のブログ ｜ さきちのかぷち - みんカラ
「手動シャッター電動化モニターキットDIYその２＠取り付けしようとしたら・・・」さきち@のブログ ｜ さきちのかぷち - みんカラ
「手動シャッター電動化モニターキットDIYその３＠取り付け」さきち@のブログ ｜ さきちのかぷち - みんカラ
「手動シャッター電動化モニターキットDIYその４＠取り付け完了！」さきち@のブログ ｜ さきちのかぷち - みんカラ - ＤＩＹで手動ガレージシャッター電動化 | BMW X5 by B－と・たけちゃん - みんカラ
- システムデザイン スマートガレージキット のパーツレビュー | 5シリーズ セダン(マー ロン) | みんカラ
- シャッター電動化作業編 | スズキ ジムニー by ジム 兄 - みんカラ
ご購入者様よりいただいた、KIT取付後の動画
スマートガレージKITの特徴
低価格
これまで、手動シャッターを電動シャッターにするためには、
シャッターを丸ごと交換する必要があり、非常に高額でした。
スマートガレージKITは、電動化に必要なモーターやギア等の部品で構成されていて、
手動シャッターにDIYで取り付けることで低価格化を実現しました。
スマートフォンで操作可能
スマートフォンに専用アプリをインストールすれば、スマートフォンでシャッターの開閉が出来ます。
（iOS、Android対応）
※オプションで、防水リモコンもあります。
Bluetooth通信
スマートガレージKITとスマートフォン間はBluetoothで通信します。
Bluetoothは通信距離が短いと言われますが、実用に耐えうる通信距離を確保しています。
特にiPhoneの場合は数十m離れてもシャッターの開閉が出来ます。
※通信環境で通信距離は異なります。
※ペアリングは必要ありません。
Wi-Fi不要
スマホのBluetoothで通信しますので、Wi-Fiは不要です。

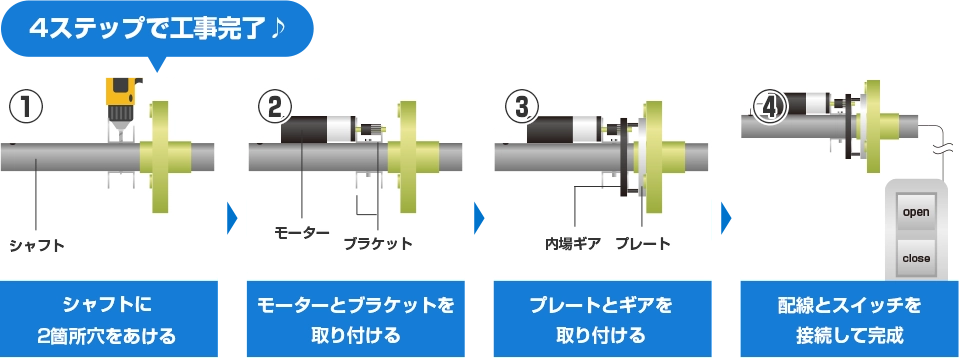

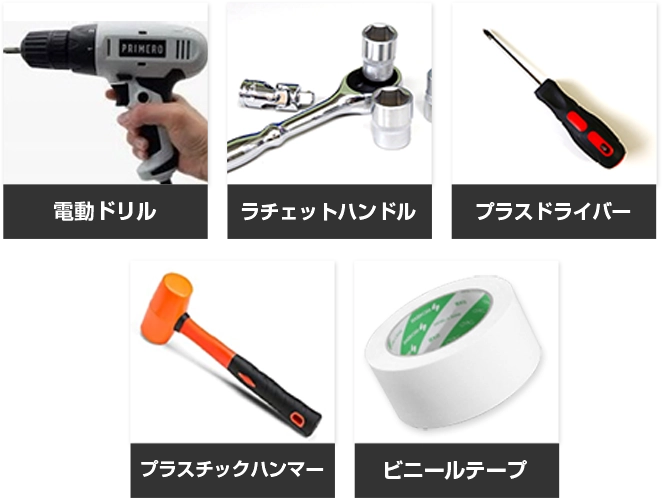

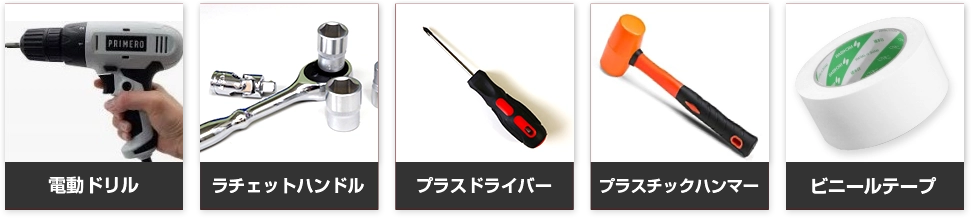

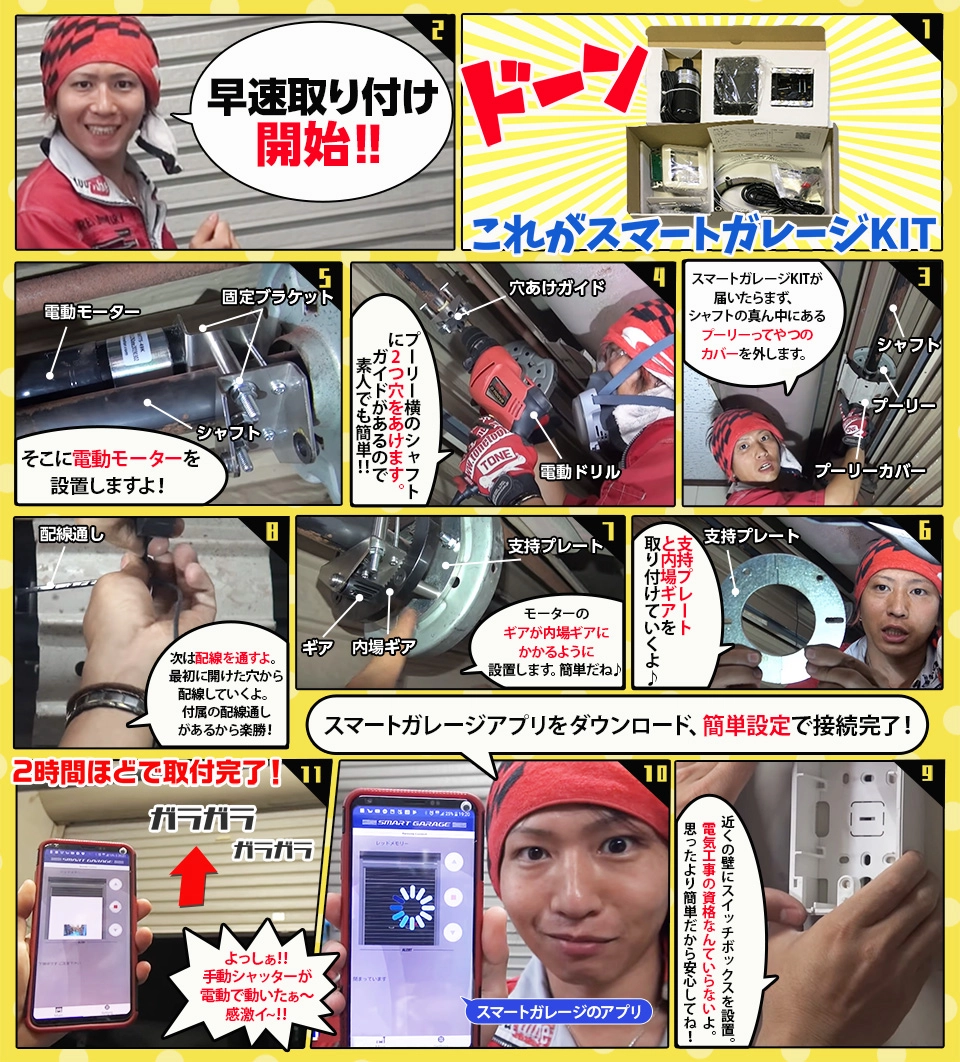

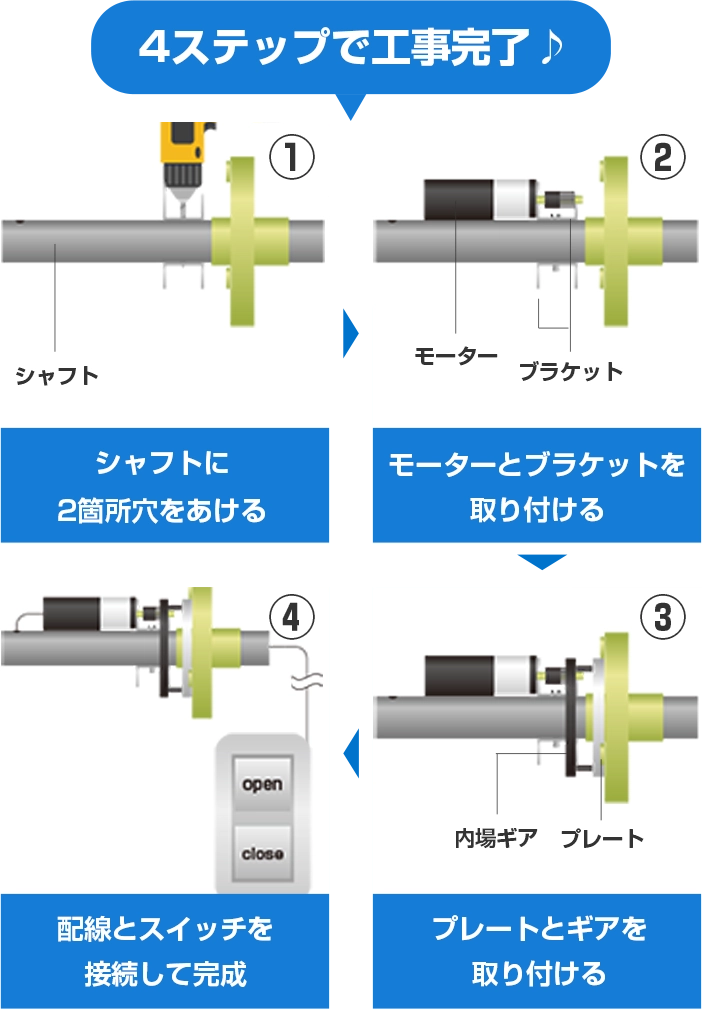

DIY取り付け
ドリルでの穴あけ2箇所だけで、あとはボルトオンで取り付け出来ます。
また、AC100Vコンセントがあれば資格が必要な電気工事は不要です。
複数シャッター対応
1台のスマートフォンで複数のシャッターを個別に開閉出来ます。
省スペース

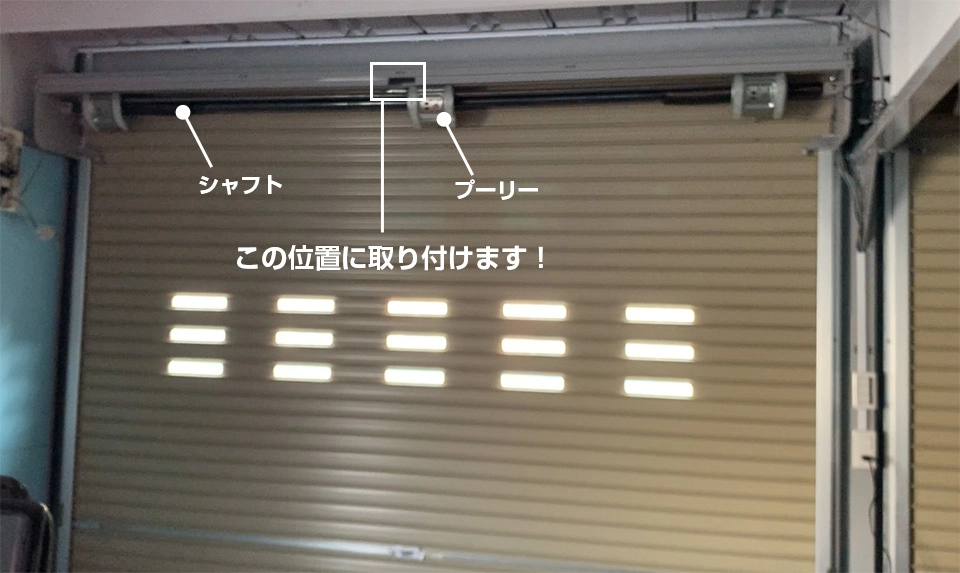

既設の巻き取りケース内に取り付け可能な省スペース設計です。
停電時
停電時は手動でシャッターをあげることができます。
この際、モーター回路保護のため、5秒間あげると一旦止まります。その後、再びあげることができます。

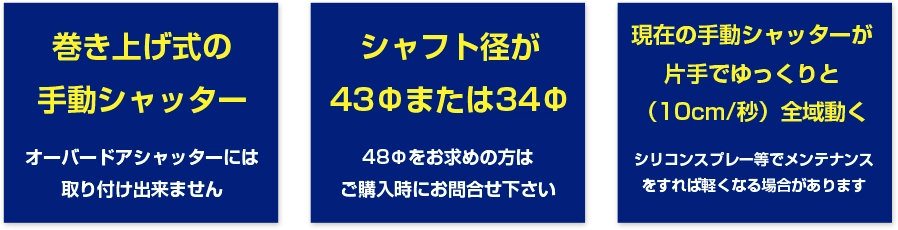

取付可能なシャッター

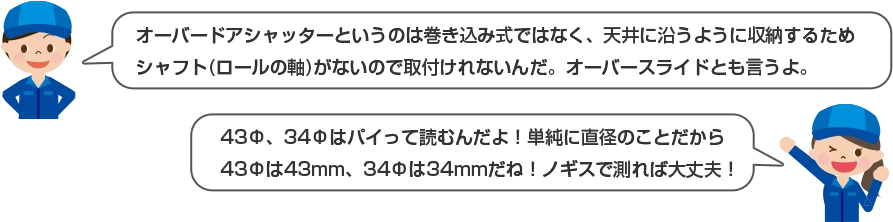

- 巻き上げ式の手動シャッターであることオーバードアシャッターには取り付け出来ません。
- 現在の手動シャッターが、片手で、ゆっくりと（10cm/秒）全域動くこと重いシャッターの場合、シリコンスプレー等でメンテナンスをすれば、軽くなる場合があります。
- シャフト径が、43Φと34Φであること48Φをお求めの方は、ご購入時にお問合せ下さい。

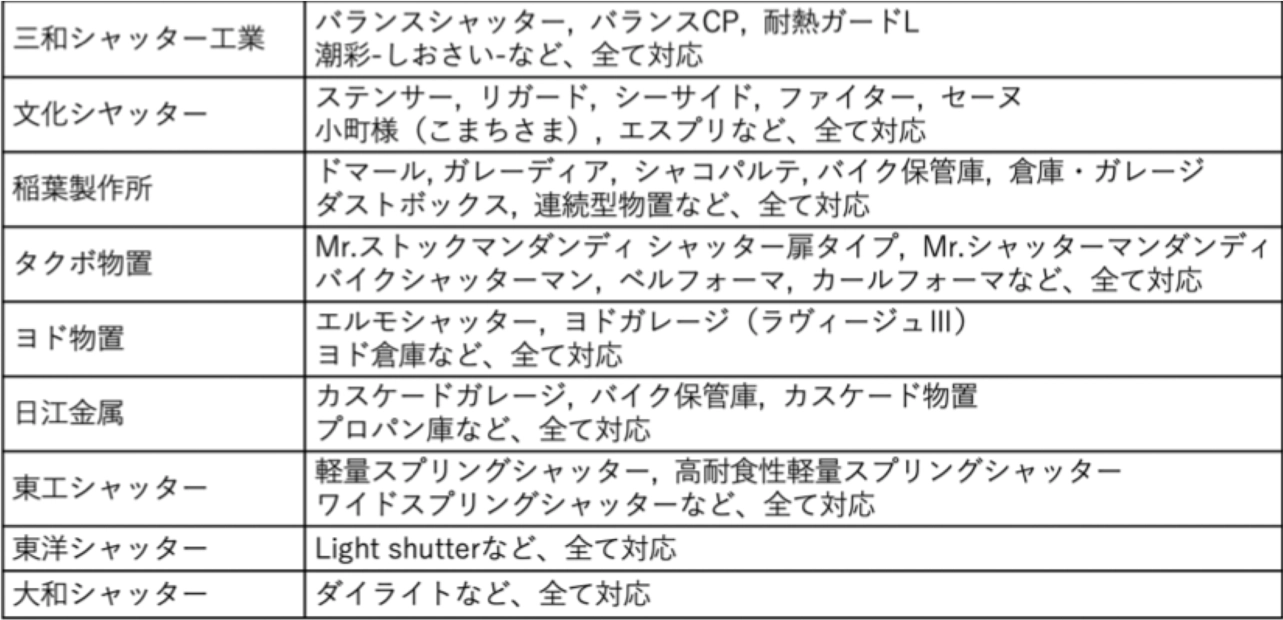

- 取付実績シャッター
稲葉製作所（イナバ物置）のガレージ ガレーディア
淀川製鋼製のガレージ ラヴィージュ
三和シャッター - その他のシャッターについては取り付け可能かお問い合わせ下さい。
お問い合わせの際のお願い
KITが取付可能かどうかのお問い合わせにつきまして
現在、お持ちの手動シャッターに、KITが取付可能かどうかのお問い合わせを多くいただいております。
弊社は、シャッターメーカーではございませんので、
シャッターのメーカー名や品番でお問い合わせいただいても、
どのようなシャッターなのかを把握しておりませんので、取り付け可否の回答をいたしかねます。
必ず、こちらにあるような、写真を添えて、お問い合わせください。

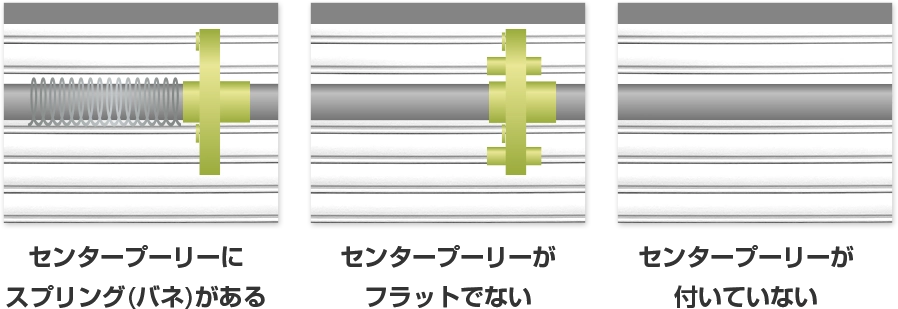

センタープーリーにスプリングがある場合
三和シャッターや文化シャッターの場合、センタープーリーに下記の写真のようなスプリングが付いている場合があります。
スプリングはセンタープーリーの左右どちらかに付いています。
この場合、オプションのスペーサーを付けることで、KITの取付が可能です。
詳しくは、「スペーサーオプションについて」をご参照ください。
下記「シャッターについているスプリング（バネ）について」もご一読ください。
センタープーリーがフラットで無い場合
上記のように、センタープーリーにスプリングが付いていなくても、
センタープーリー自体に出っ張り等があり、フラットで無い（凹凸がある）場合があります。
この場合も、、オプションのスペーサーを付けることで、KITの取付が可能です。
詳しくは、「スペーサーオプションについて」をご参照ください。
センタープーリーが無い場合
従来モデルは取付不可でしたが、センタープーリーオプションにて、KITの取付が可能です。
（太管、細管共に対応）
シャッターについているスプリング（バネ）について
シャッターには、「バランスバネ」と「ダンパーバネ」と呼ばれるバネがついている場合があります。
シャフトの両端に付いているバネは、ほとんどが「バランスバネ」で、
素人が触ると非常に危険なバネですので、絶対に触らないでください。
シャフトの中央（センタープーリー）に付いているバネは、「バランスバネ」の場合もありますし、
「ダンパーバネ」の場合もありますので、こちらも、基本、触らないようにしてください。
センタープーリーにバネがある場合は、上記のスペーサーオプションでKITの取り付けが可能ですが、
文化シャッターの場合、センタープーリーにバネを留めているボルトを一旦外す必要があります。
この場合、バネが「バランスバネ」の場合、危険が伴う恐れがありますので、
送っていただいた写真により、安全かどうかを弊社で判断いたします。
スプリング（バネ）について、不明な場合は、絶対に触らないでください。
スプリング（バネ）の調整が必要な場合は、専門家にお任せすることお奨めします。
よくあるご質問
「よくあるご質問」のページをご参照ください。
製品内容

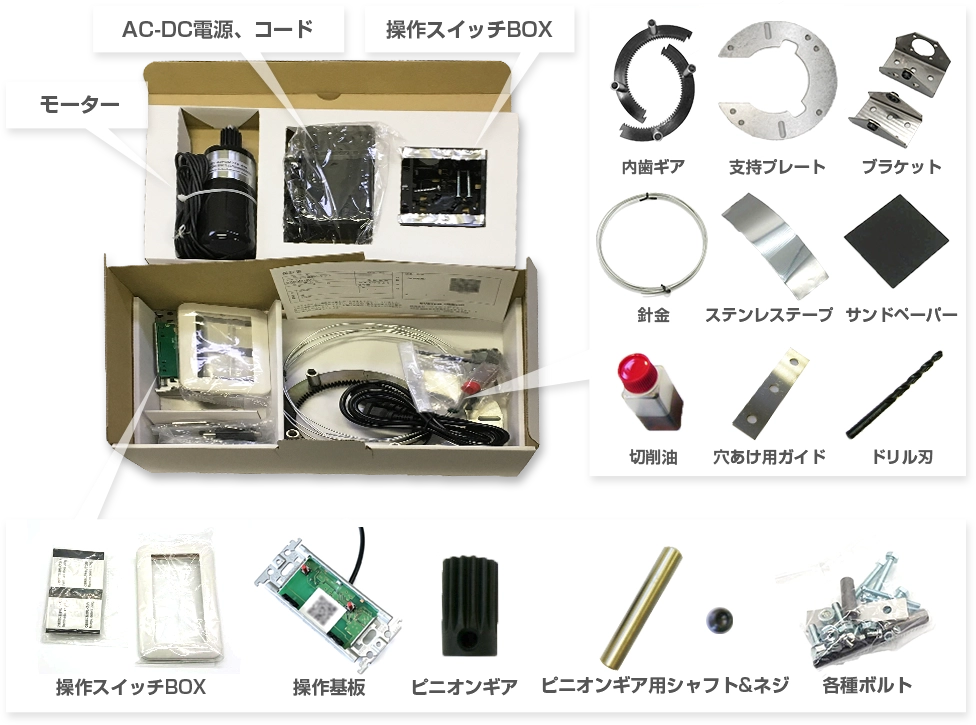

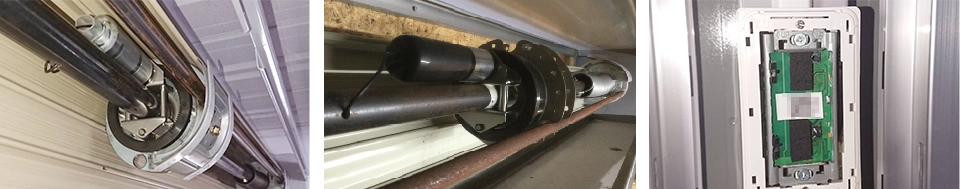

写真のDIYキットと、スマートフォン用のアプリとで構成されます。
詳しい製品内容はこちら
DIYキットですので、
取り付けは、自己責任にてお願いします。
ねじ等の付属品は、同梱しておりますが、取り付け時の紛失・破損等により
別途必要な場合は、ホームセンター等でお買い求めください。
アプリダウンロード
ご使用にあたっては、専用アプリ（SmartGarage）をスマートフォンにダウンロードして下さい。
スマートフォンで開閉する場合も、専用防水リモコンで開閉する場合も、
どちらも初期設定には必ずスマートフォンが必要になります。
スマートガレージKIT 設置後、必ずSmartGarage アプリでの調整作業を行ってください。
初期設定状態のまま使用すると、シャッターの負荷の掛かり方によっては、
予期せぬ動作の停止等の現象が発生する場合があります。
SmartGarageアプリのインストール方法を動画でご説明いたします。
販売価格
DIY特別価格 DIYだからこのお値段！
50,000円 (税込:55,000円)
購入するオプション
センタープーリーオプション
センタープーリーが無いシャッターに、スマートガレージKITを取り付ける際に必要になります。
5,000円 (税込:5,500円)

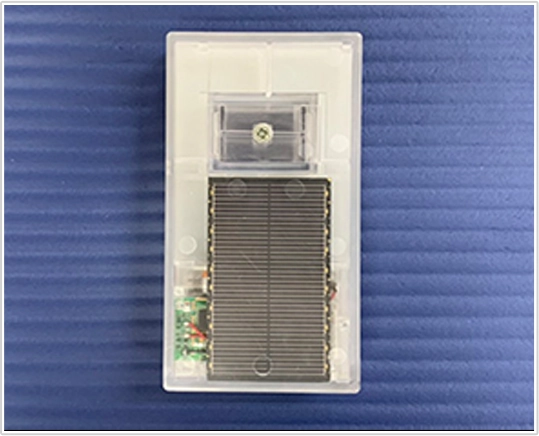

ソーラー中継器
多くのシャッターはスマホの電波を遮断する鉄製のため、
ガレージの中へ届く電波は微弱になります
シャッターにより、電波が微弱になってしまい届きにくい
ソーラー中継器を設置することで、ガレージの中へ確実に電波を届けることができます
ソーラー中継器を使うことで、電波が確実に届きます
5,800円 (税込:6,380円)
ケース材質：ポリカーボネイト シリコンゴム
電池を入れると点滅します ソーラーなので配線は不要です
※ソーラー中継器は、KIT１セットにつき１台必要です。
（シャッター2面の場合、ソーラー中継器は2台必要になります。）

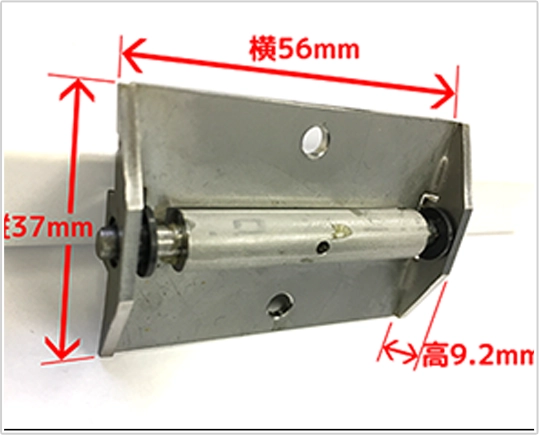

スタビライザー
使用しているうちにシャッターが重くなる場合があります。この原因の一つとして、設置したシャッターにズレとかゆがみがあり、開閉する度にスラット（シャッターの板）がずれて、レールに接触することがあります。
スタビライザーを、ズレる方向の巻取り部に付けることで、スラットのズレを防止します。
3,000円 (税込:3,300円)
左右どちらかのズレる方向に取り付けますので、1個の価格です。

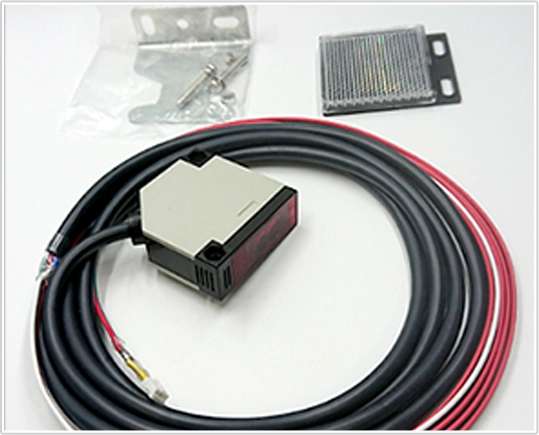

障害物検知センサー
10,000円 (税込:11,000円)
シャッター下降時に障害物を検知すると、シャッターが閉まらなくなる安全装置です。
スマートガレージKITをより安全に使用できます。
障害物を検知すると、シャッターが上昇する仕組みです。
スマートガレージKITは障害物接触時に自動停止しますが、
障害物検知センサーを取り付ける事で、障害物への接触を未然に防ぐことが出来ます。
障害物検知センサー取り付けの様子です。（左側：反射板 右側：送受信機）
反射板と送受信機の間隔は、照射距離4m以内で取り付け可能です。

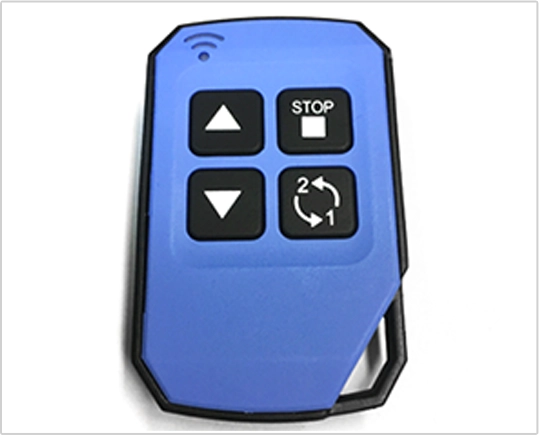

専用防水リモコン
防水タイプの専用リモコンです。
スマートフォンが無くてもシャッターの開閉が出来ます（初期設定にはスマートフォンが必要です）
iPhoneは持っているが、リモコンの手軽さを重視したい！
Android端末なので、Bluetooth電波の強いリモコンを使う！
場合に、ご購入下さい。
専用防水リモコンは、それ単体では動作いたしません。
必ず、KIT、コンバーターと共にお使いください。
| 1CHタイプ | 2CHタイプ | 3CHタイプ | 4CHタイプ |
|---|---|---|---|
8,000円 (税込:8,800円) |
10,000円 (税込:11,000円) |
12,000円 (税込:13,200円) |
14,000円 (税込:15,400円) |
1CHタイプは電動化したシャッター1台、2CHタイプは電動化したシャッター2台を個別に開閉できます。
(3CHタイプは電動化したシャッター3台、4CHタイプは電動化したシャッター4台を個別に開閉可能)
