スマートガレージ KITスペーサーオプションについて

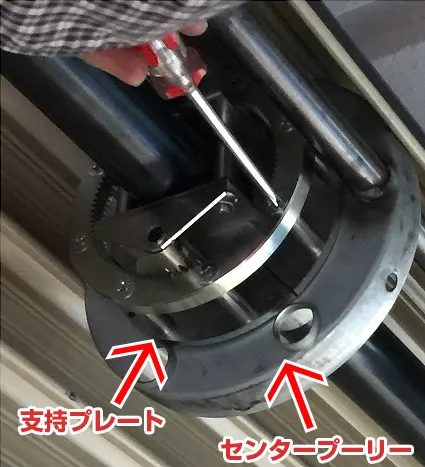

スマートガレージ KIT は、支持プレートをセンタープーリーに取り付けます。

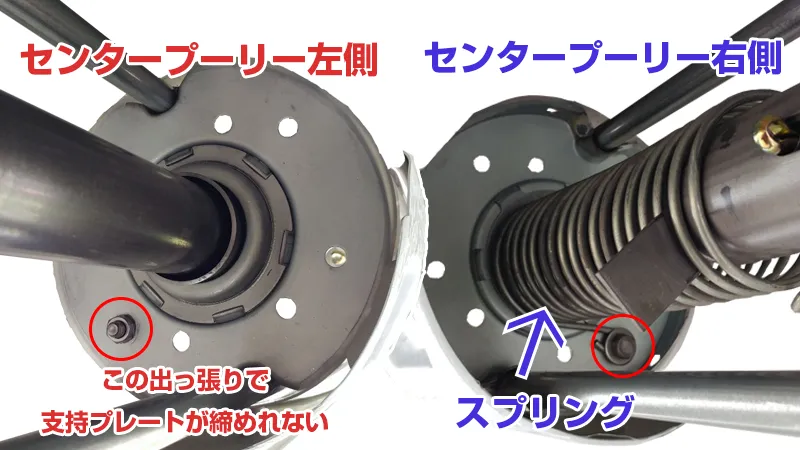

三和シャッターや文化シャッターの場合、センタープーリーにスプリングが付いているタイプがあります。
シャッター自体を持ち上げる、開閉時の衝撃吸収等の意味合いで、スプリングが付いてますが、
スプリング自体がセンタープーリーにネジ留めされており、
ネジの出っ張りで、支持プレートを直接取り付けることが出来ません。

また、センタープーリーにスプリングが付いていなくても、
センタープーリー自体に出っ張り等があり、フラットで無い(凹凸がある)場合、
支持プレートを直接取り付けることが出来ません。

そこで、センタープーリーと支持プレートの間の「スペーサーオプション」を入れることで、
支持プレートをセンタープーリーに取り付けることが出来ます。

スペーサーオプションには、次の3種類があります。

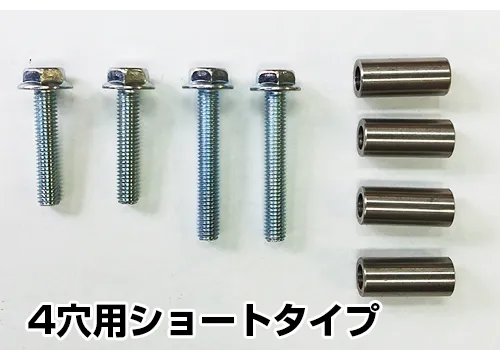

4穴用ショートタイプ

主に、三和シャッター用になります。

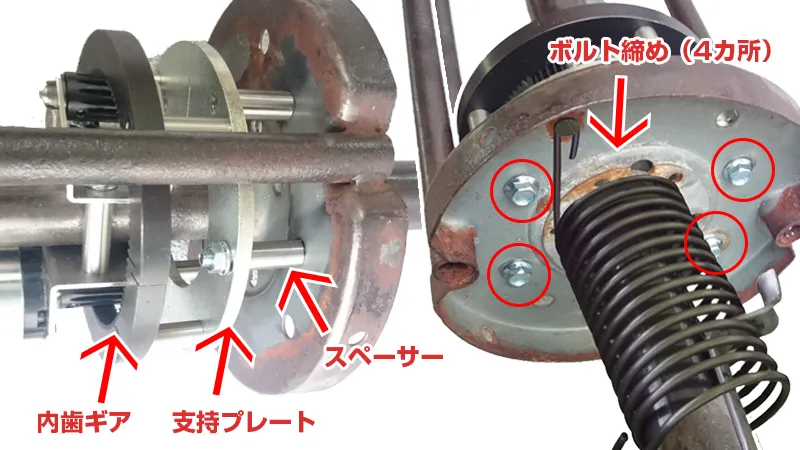

三和シャッターのセンタープーリーには、穴が4つ開いてます。
ボルトを通したスペーサー(4個)をこの穴に通し、支持プレートを締めます。

M6×30 2本、M6×40 2本、スペーサー(L=24mm)4本

1,100

詳しい取り付け方法は、「4穴用スペーサータイプ 補足説明書」をご参照ください。

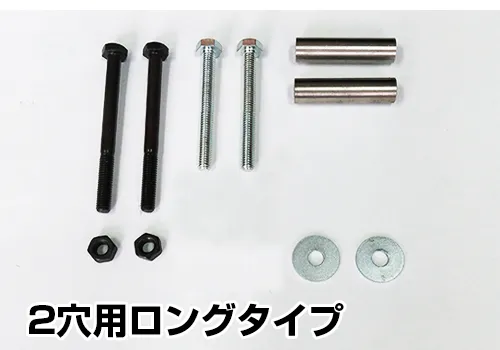

2穴用ロングタイプ

主に文化シャッター用になります。

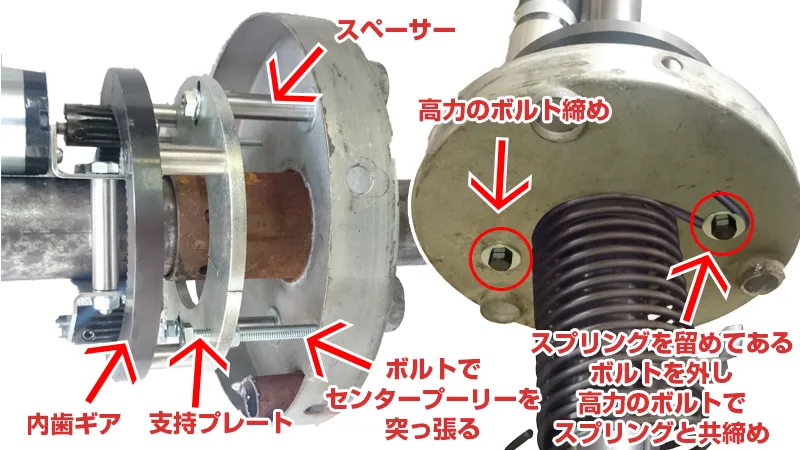

文化シャッターの場合は、センタープーリーに穴が2つ開いています。
そのうち1つは、スプリングを留めているボルトが入ってます。
まず、このボルトを外し、高力のボルトを通したスペーサーをこの穴に通し、
スプリングを支持プレートを締めます。
もう一方の穴には、高力のボルトを通したスペーサーを通し、支持プレートを締めます。
残りの2本をボルトを支持プレート側からセンタープーリー側に締め、
つっかえ棒のイメージで支持プレートを固定します。

M6×70 2本(高力)、M6×55 2本、M6ナット 2個(高力) 、スペーサー(L=42.5mm)2本、ワッシャー 2個

1,100

詳しい取り付け方法は、「2穴用スペーサータイプ 補足説明書」をご参照ください。

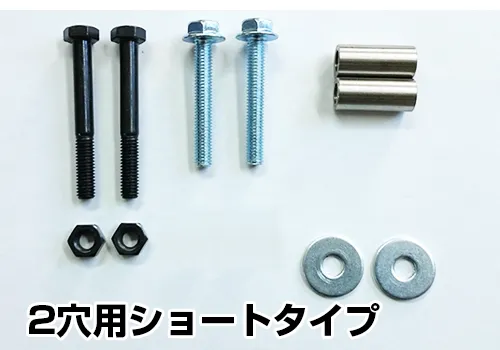

2穴用ショートタイプ

三和シャッター、文化シャッター以外で、センタープーリー自体フラットで無い(凹凸がある)場合、
こちらのスペーサーを使用することで、支持プレートの取付が出来ます。

取付方法は、2本の高力のボルトをスペーサーの穴に通し、支持プレートを締めます。
別に穴がある場合、同様にボルトを通して支持プレートを締めます。
文化シャッターにように、穴が2つしか無い場合は、支持プレート側からセンタープーリー側に締め、
つっかえ棒のイメージで支持プレートを固定します。

M6×50 2本(高力)、M6×35 2本、M6ナット 2個(高力) 、スペーサー(L=24mm)2本、ワッシャー 2個

1,100

詳しい取り付け方法は、「2穴用スペーサータイプ 補足説明書」をご参照ください。
